Praktikum Bahan Bangunan Laut 5 (Pengujian Kuat Tarik Baja)

November 25, 2017 A Cintya Nur D 0 Comments


\





Referensi
ASTM E8 – Tension Testing of Metallic Materials

Tujuan Percobaan
Tujuan dari percobaan ini adalah:
1.      Menentukan kuat luluh dan kuat tekan baja
2.      Menentukan moduus elastisitas dari baja dengan strain gauge

Alat dan Bahan Percobaan
1.      Alat
a)      Mesin uji (Universal Testing Machine)
b)      Alat jepit batang uji
c)      Jangka sorong, untuk mengukur diameter penampang baja
d)     Load Cell, untuk mengubah beban UTM dari analog menjadi digital
e)      Linear Variable Displacement Tranducer (LVDT), untuk mencatat defleksi atau
Perpanjangan
Data Logger, sebagai alat pencatat data dari Load Cell dan LVDT
2.      Bahan
a)      Baja polos D 8 mm pendek, D 8 mm panjang, D 10 mm, dan D 12 mm
b)      Baja ulir D 10 mm pendek, D 10 mm panjang, D 13 mm, D 16 mm


Prosedur Kerja
·         Menyiapkan baja benda uji
·         Mengukur diameter dan panjang awal setiap benda uji

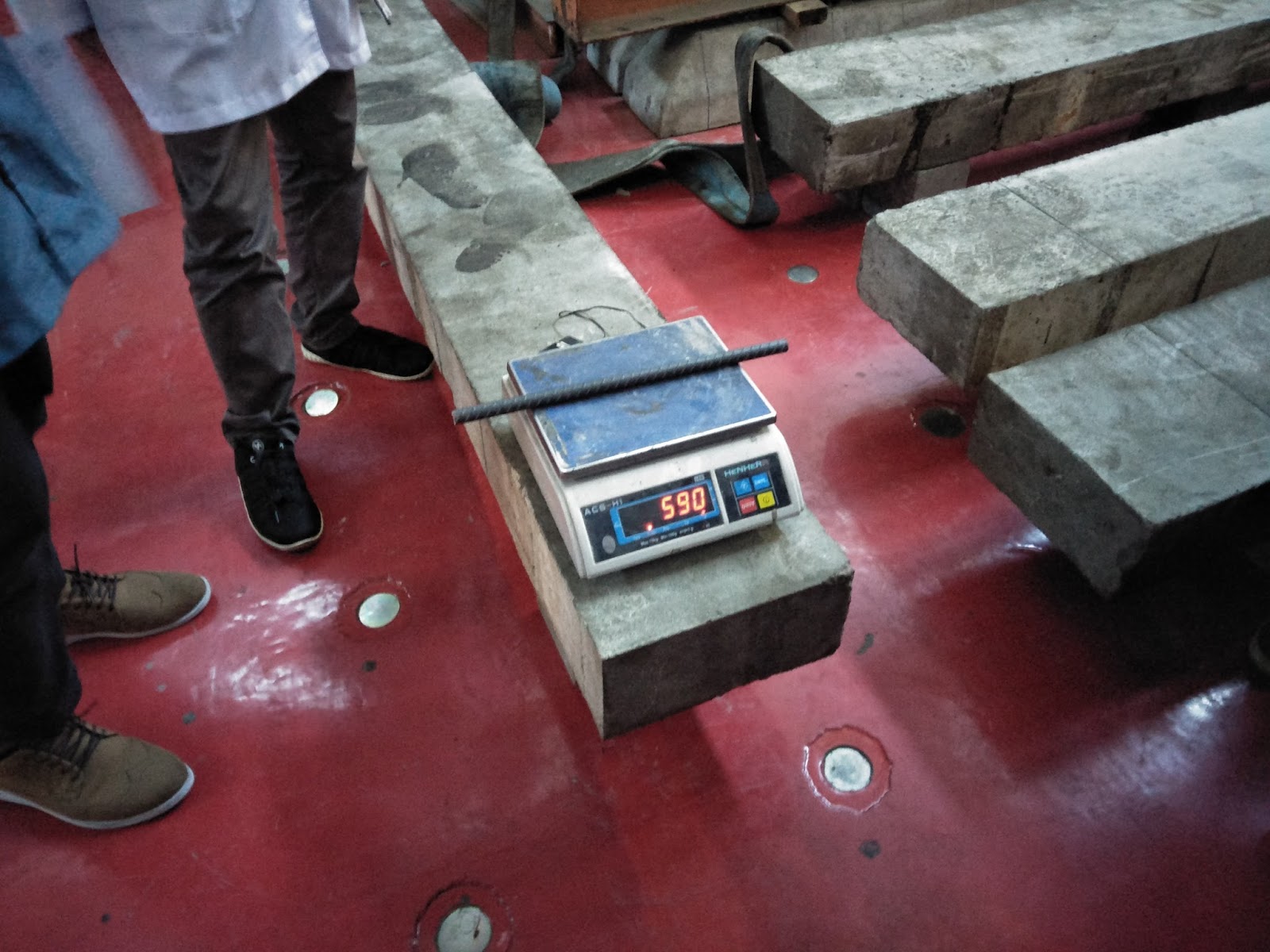

·         Menimbang massa setiap benda uji
·         Melakukan kalibrasi alat (pada mesin UTM)
·         Memasang benda uji ke mesin UTM (sumbu alat penjepit berhimpit dengan sumbu benda uji)
·         Menjalankan mesin UTM. Benda uji ditarik dengan penambahan beban yang konstan hingga benda uji putus (selama proses penarikan akan tergambar grafik pada load cell)
·         Mengukur diameter penampang dan panjang akhir benda uji yang telah putus










Hasil dan Analisis
Hasil
Hasil dari pengamatan uji tarik baja ditampilkan dalam tabel 1.1 berikut ini
Tabel 1.1 Hasil pengujian uji tarik baja
No
Massa (gr)
Sebelum
Sesudah
Diameter (mm)
Panjang (cm)
Diameter (mm)
Panjang (cm)
1
341
11,71
40
8,62
45,2
2
338
11,61
40,1
8,22
44,5
3
229
9,58
40
6,33
43
4
347
9,94
59
6,51
64,5
5
399
7,63
39,8
5,59
48,2
6
223
9,83
37,8
6,73
42,7
